스테인리스강 명판 스크라이빙: 드래그·다이아몬드 마킹의 원리와 에칭·레이저보다 유리한 경우

간단 답변: 스테인리스강 명판 스크라이빙은 다이아몬드 또는 카바이드 스타일러스를 판 위로 끌어 연속적이고 매끄럽게 버니싱된 홈을 파는 방식입니다. 열, 잉크, 화학약품을 쓰지 않아 사전 에칭된 블랭크에 일련번호와 날짜를 사내에서 저렴하게 추가할 수 있습니다. 다만 마크가 깊은 에칭이나 도트 피닝보다 얕고 대비도 낮아, 고정된 안전 문구보다는 가변 데이터에 적합합니다.

장비를 배치 단위로 생산한다면 정격 명판의 대부분은 고정 내용입니다. 로고, 모델, 전압 항목, 경고 문구는 모든 제품에서 동일합니다. 반면 일련번호, 제조일, 때로는 옵션 코드는 제품마다 바뀝니다. 스테인리스강 명판 스크라이빙이 바로 이 부분을 채워 줍니다. 이 글에서는 스크라이브 마킹이 304 및 316 판재에 물리적으로 마크를 만드는 과정을 설명합니다. 또한 사내 작업 흐름을 구축하는 방법과, 판독성·내식성·처리량 측면에서 스크라이빙이 화학 에칭, 파이버 레이저, 도트 피닝에 뒤처지는 경우도 다룹니다.

문제: 명판 프로그램이 무너지는 지점은 가변 데이터입니다

문제. OEM 공장은 제품별 데이터를 보통 네 가지 방식으로 처리하며, 각각 대가가 따릅니다. 첫째는 일련번호마다 완전 맞춤 에칭 명판을 주문하는 것입니다. 이러면 최종 조립이 공급업체의 도안 대기열에 묶이고, 데이터 오류가 나면 영구 부품을 폐기해야 합니다. 둘째는 펀치를 이용한 수동 타각인데, 작동은 하지만 기준선이 고르지 않고 얇은 소재에서는 충격으로 장착 구멍 주변이 휠 수 있습니다. 셋째는 표면 잉크나 인쇄 오버레이입니다. 업계의 고장 분석에서는 인쇄 마크가 바래서 “금속은 남아 있을지 몰라도 글자는 사라진” 사례가 반복해서 언급됩니다. 넷째는 파이버 레이저를 구입하는 것인데, 일주일에 몇십 장에 불과할 수도 있는 작업을 위해 설비 비용, 인클로저, 흄 집진, 안전 프로그램이 필요합니다.

문제 제기. 물량은 분명 있지만 많지는 않습니다. 한 장비 제조업체는 약 50개의 일련번호 스테인리스강 태그를 매월 대략 0.5 mm 소재로 만들어 “매우 믿을 수 없다”고 평한 지역 트로피 가게에 맡긴다고 설명했습니다(실무자 토론^[1] ). 이 정도 물량은 전용 마킹 셀을 정당화하기엔 너무 적습니다. 그렇다고 외부 업체에 맡기기엔 너무 중요합니다. 판독할 수 없거나 빠진 일련번호 명판은 추적성과 보증 기록을 깨뜨리고, 전기 장비라면 검사 승인까지 막기 때문입니다.

해결책. 명판을 고정 내용과 가변 내용으로 나누십시오. 절대 바뀌지 않는 모든 내용은 깊게 에칭하고 색을 채운 블랭크로 구입하고, 제품별 항목은 라인에서 스크라이빙하십시오. 이 가이드의 나머지 부분에서는 이를 잘 수행하는 방법과, 스크라이빙이 맞지 않는 도구가 되는 경우를 다룹니다.

스테인리스강 명판 스크라이빙이란?

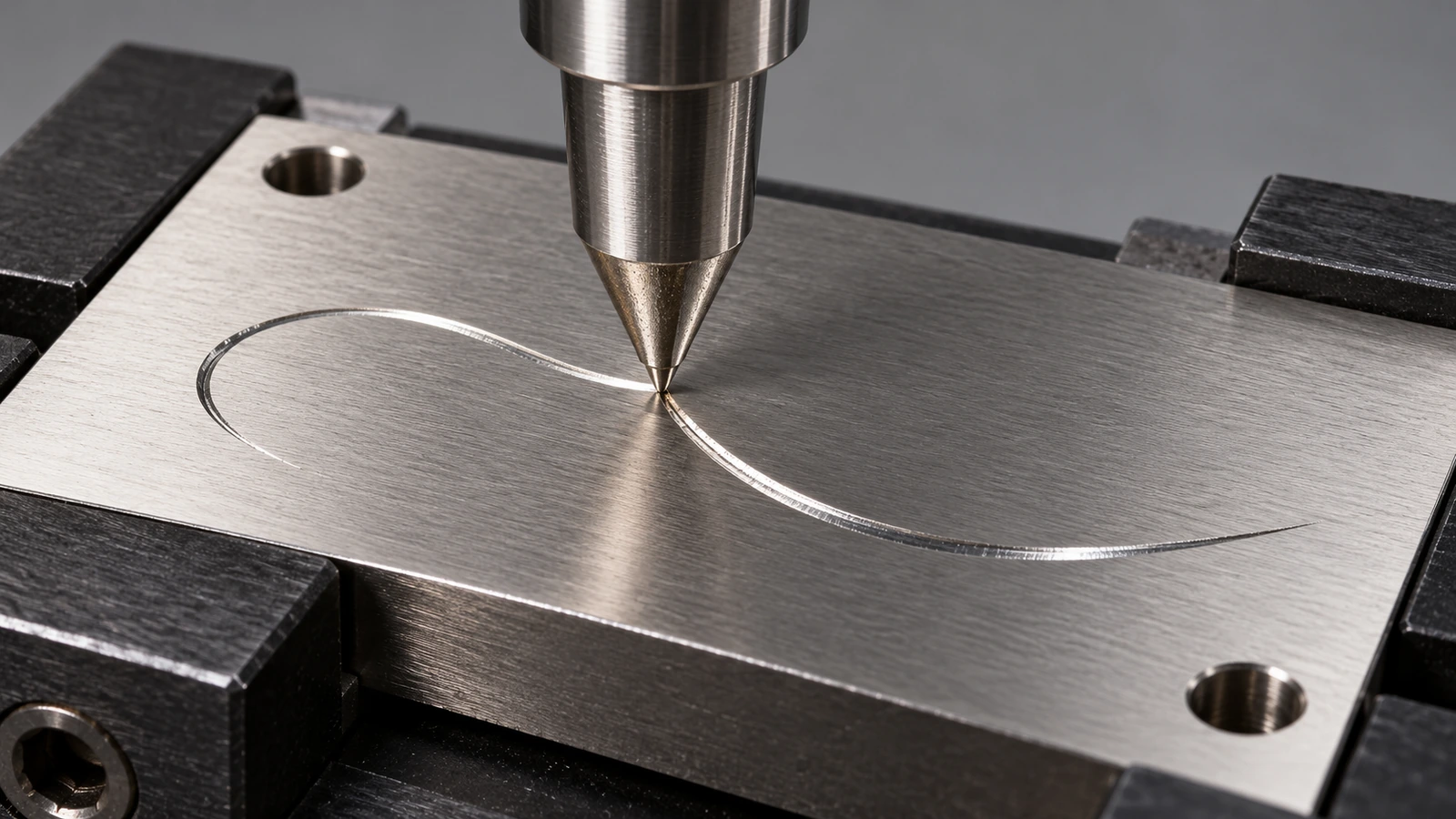

스크라이브 마킹은 드래그 마킹 또는 다이아몬드 드래그 각인이라고도 하며, 열을 쓰지 않는 냉간 기계 가공입니다. 다이아몬드나 텅스텐 카바이드 팁처럼 단단한 끝을 가진 스타일러스를 스프링 또는 공압의 힘으로 판에 밀착시키고, 기계가 각 문자의 획을 따라 움직입니다. 팁은 회전하지도, 두드리지도 않습니다. 재료를 칩으로 깎아 내는 대신 옆과 아래로 밀어내면서 연속적인 V자 홈을 만듭니다.

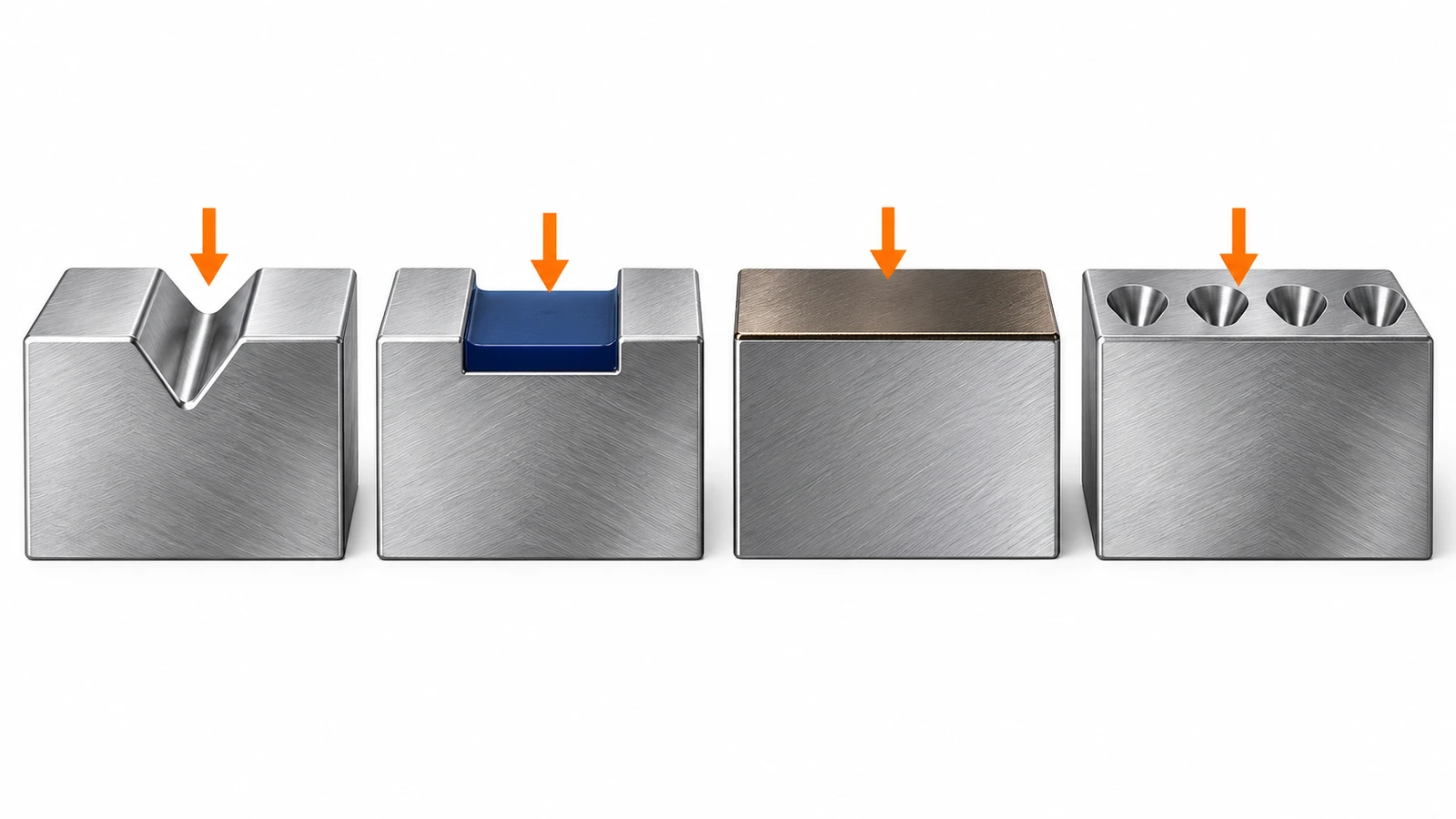

그래서 흔히 혼동되는 세 가지 인접 공정의 중간에 위치합니다.

• 로터리 각인 은 회전하는 커터로 칩을 깎아 내며 더 깊이 팔 수 있습니다. 다만 버가 생기고 공구가 마모됩니다.
• 도트 피닝 은 핀으로 두드려 크레이터가 줄지은 마크를 만듭니다. 더 깊게 마킹하고 거칠거나 굴곡진 표면도 잘 처리하지만, 소음이 더 크고 문자가 점선처럼 보입니다.
• 화학 에칭 은 포토레지스트 마스크를 통해 금속을 녹여 냅니다. 색 충전재를 담을 수 있는 오목부를 만들지만, 도안이 바뀔 때마다 마스크가 필요합니다.

스크라이브 선은 연속적이고 벽면이 매끄럽게 버니싱되어 있어, 스크라이브 문자는 깔끔한 단선 서체로 읽힙니다. CNC 스크라이버와 다이아몬드 드래그 공구는 윤곽 서체가 아니라 단선(“스틱”) 서체를 사용합니다. 가변 항목을 레이아웃할 때는 면을 채운 도형이 아니라 획 경로를 선택하게 됩니다.

각인 스테인리스강은 그 자체로 확립된 마킹 범주입니다. 선박용 밸브 라벨 명판에 대한 ASTM 규격은 “Type III - 스테인리스강, 각인형” 을 정의된 명판 유형으로 규정합니다(ASTM F992^[2] ). 고객 도면이 이 규격을 인용한다면, 로터리 각인을 스크라이빙으로 대체하기 전에 드래그 스크라이브 마크가 해당 규격의 표기 방식을 충족하는지 확인하십시오.

스타일러스 아래에서 304와 316에 일어나는 일

열 투입 없음. 파이버 레이저는 산화층을 변화시키거나 표면을 용융시킵니다. 레이저 어닐링으로 검은 마크가 만들어지는 원리가 이것이며, 일부 사용자가 레이저로 인한 변색을 부식으로 오해하는 이유이기도 합니다. 한 금속 표면처리 포럼 글에서는 한 사용자가 “레이저 공정 후에 남은 검은 변색이 녹/부식이 아닌가” 하고 의심했습니다(Finishing.com 토론^[3] ). 스크라이빙은 열변색을 만들지 않으므로, 입고 검사나 현장 검사에서 이런 모호함이 생기지 않습니다.

가공 경화와 부동태 피막. 304와 316 같은 오스테나이트계 강종은 가공 경화가 빠르게 일어납니다. 홈 벽면은 냉간 가공되어 버니싱되고, 크롬이 풍부한 부동태 피막은 선을 따라 파괴되었다가 공기 중에서 다시 형성됩니다. 따라서 깨끗한 스크라이빙이 그 자체로 부식 취약점을 만들지는 않습니다. 실제 위험은 오염입니다. 미 해군 연구소의 라벨 명판 소재 평가(보고서 CARDIVNSWC-TR-62-00-05, 2005)에서는 304 및 316 명판에서 “특히 라벨 명판에 각인 작업을 한 부위에서” 녹 얼룩이 생긴 것을 관찰했습니다. 이 보고서는 얼룩의 원인을 공구가 남긴 철 입자로 보았습니다. 이 결과에서 두 가지 습관이 나옵니다. 첫째, 스타일러스 팁과 지그에 탄소강 이물이 묻지 않게 하십시오. 둘째, 스크라이빙한 명판을 강철 와이어 브러시나 공용 연삭 숫돌로 절대 닦지 마십시오.

홈에서는 강종이 가장 중요합니다. 염화물 공격은 틈새와 냉간 가공된 표면에서 시작됩니다. ASTM A240/A240M 규격의 몰리브덴 함량 기준은 2.00–3.00%이며, 이는 Type 316 및 316L에 적용됩니다. 304에는 몰리브덴 요건이 없습니다(ASTM A240/A240M^[4] ). 염수 분무, 제빙염 또는 염소계 세척수에 노출되는 환경에서는 316 소재에 스크라이빙하십시오. 강종 선택에 대한 자세한 내용은 저희 맞춤 에칭 스테인리스강 명판 페이지에서 다루므로 여기서는 반복하지 않습니다.

판 강성. 스타일러스는 일정한 하향 하중을 가합니다. 얇고 지지되지 않은 판은 휘어서, 작업 영역 전체에서 홈 깊이가 달라집니다. 산업용 스테인리스강 명판 소재는 보통 약 0.018 to 0.125 in 범위입니다. 군용 구조 규격은 일부 판 유형에 최소 두께를 정해 두며, MIL-DTL-15024는 에칭 또는 각인된 Type A 명판에 0.03 in 이상을 요구합니다(MIL-DTL-15024^[5] ). 대략 0.5 mm 미만에서는 평평하고 완전히 지지하는 지그가 선택이 아니라 필수입니다.

일련번호와 날짜를 위한 사내 스크라이빙 구축 방법

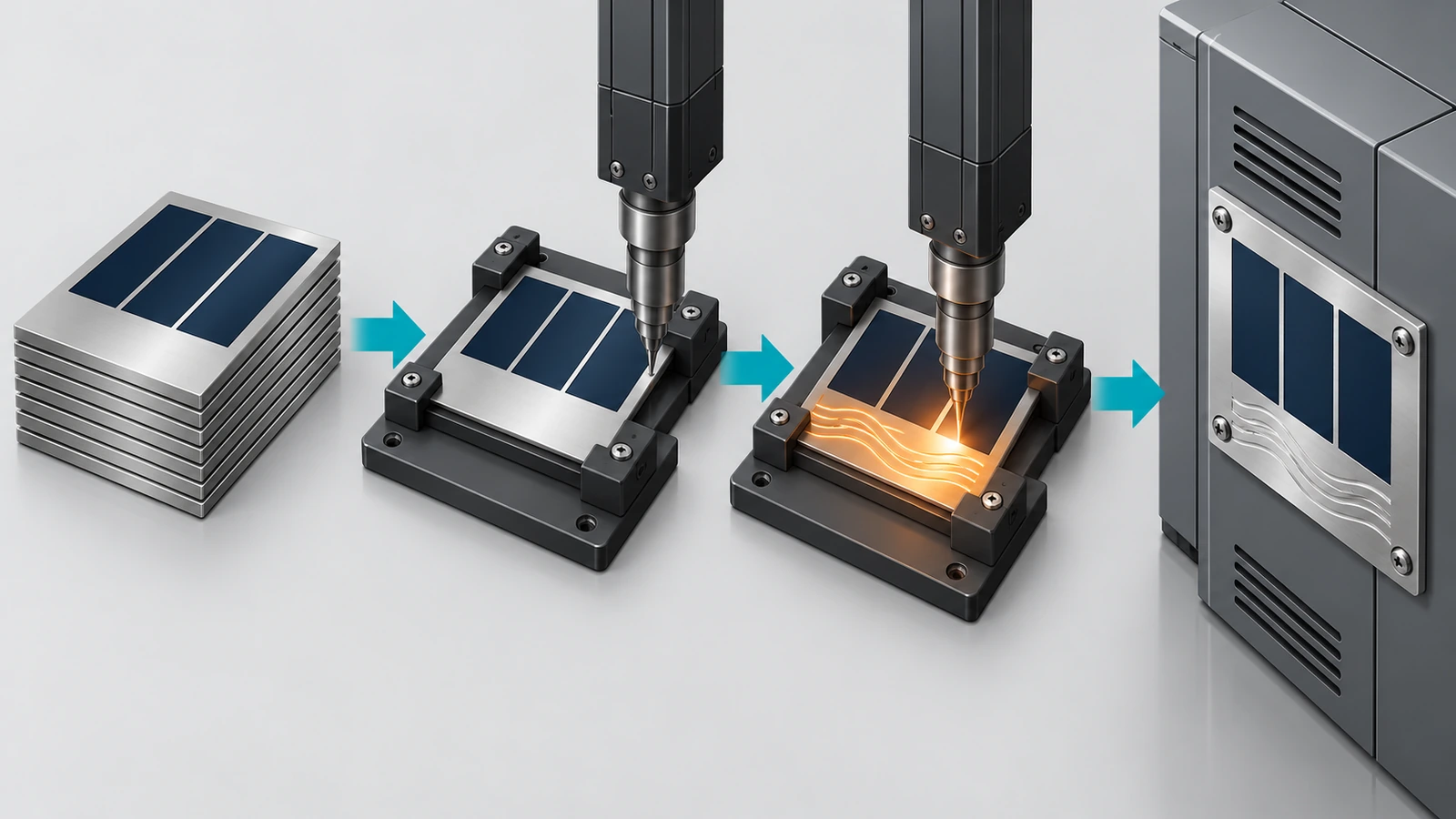

아래 작업 흐름은 탁상형 또는 라인 옆 스크라이브 마킹기와 명판 공급업체에서 받은 사전 에칭 블랭크를 전제로 합니다.

1. 스크라이브 영역을 중심으로 블랭크를 설계하십시오. 공급업체에 모든 고정 내용은 에칭하고 색을 채우되, 가변 항목은 아무것도 채우지 않은 맨 금속 상태로 남겨 달라고 요청하십시오. “일련번호”나 “날짜” 같은 에칭 항목 라벨은 영역 안이 아니라 영역 옆에 둡니다. 스타일러스에는 평평하고 구멍이 없는 경로가 필요하므로 구멍과 가장자리에서 충분히 여유를 두십시오.
2. 대비를 고려해 표면 마감을 고르십시오. 스크라이브 선은 밝게 버니싱된 홈입니다. 더 무딘 표면 위에서 가장 잘 보입니다. 무광 #2B 또는 비드 블라스트 처리 영역이 반사율이 높은 #4 브러시 마감보다 대체로 대비가 좋은데, 브러시 마감에서는 결이 획과 경쟁할 수 있기 때문입니다. 블랭크 도면에 스크라이브 영역의 마감을 지정하십시오.
3. 위치 결정 지그를 제작하십시오. 판이 움직이거나 휘지 않도록 장착 구멍이나 가장자리를 잡아 평평하고 단단한 받침에 고정하십시오. 스크라이빙 프로그램의 반복 정밀도는 대부분 지그에서 나옵니다. 위치 오차가 있으면 일련번호가 에칭된 문자 위에 겹치고, 판이 휘면 획이 얕고 고르지 않게 됩니다.
4. 팁을 고르고 힘과 속도를 설정하십시오. 다이아몬드 팁은 경화된 300 계열 스테인리스강에서도 끝이 닳지 않고 판에 철을 옮기지도 않습니다. 카바이드 팁은 값이 싸지만 스테인리스강에서는 더 빨리 마모됩니다. 마킹기 제조사가 스테인리스강용으로 권장하는 힘에서 시작해, 힘과 이송 속도를 함께 조정하십시오. 힘을 높이면 홈이 깊어지지만 가장자리 융기도 더 커집니다. 속도를 낮추면 작은 문자의 획 균일성이 좋아집니다. 최종 설정은 강종과 두께별로 관리되는 레시피로 기록해 두십시오.
5. 읽는 거리를 기준으로 문자 높이를 정하십시오. 기술자가 명판을 읽을 때 어디에 서는지 먼저 정한 다음, 실제 조명 조건에서 그 거리에 맞게 단선 문자의 크기를 정하십시오. 전기 정격 데이터는 NFPA 79 및 NEC 670.3(A)의 현장 요건에 해당합니다. 스크라이브 항목이 인증 기관이 기대하는 내용과 일치하고 읽을 수 있는지 확인하십시오.
6. 키보드가 아니라 시스템에서 데이터를 가져오십시오. MES 또는 ERP에서 일련번호와 날짜 문자열을 가져오고 형식을 고정하십시오(예: ISO 8601 날짜). 소프트웨어에서 중복 일련번호를 차단하십시오. 영구 마크는 수정할 수 없습니다. 숫자 하나가 틀리면 명판을 폐기해야 하는데, 에칭된 블랭크라면 그것이 조립품에서 가장 비싼 부분입니다.
7. 레시피별로 초품 검사를 실시하십시오. 지정된 거리와 경사 조명에서 판독성을 확인하십시오. 깊이 게이지나 표면 프로파일 측정기로 홈 깊이를 측정하고, 측정 결과를 레시피와 함께 보관하십시오. 이어서 공장에서 실제로 쓰는 세척제와 장갑으로 문질러 시험하십시오. 팁, 지그 또는 판 로트를 바꿀 때마다 반복하십시오.
8. 마킹 후에는 명판을 깨끗하게 유지하십시오. 염소가 없는 세정제로 닦으십시오. 강철 오염이 의심되면 염화물 환경에 투입하기 전에 명판에 부동태 처리를 하십시오(ASTM A967 유형의 처리가 흔히 지정됩니다).

2D 코드와 UID 마크는 어떨까요?

일부 스크라이브 마킹기는 데이터 매트릭스 심벌을 그릴 수 있지만, 연속 획으로 정사각형 셀을 그리는 일은 느리고 결과물의 대비도 낮습니다. 계약에 MIL-STD-130 고유 품목 식별이 적용된다면, 마크는 기계 판독이 가능하고 검증할 수 있어야 합니다(STD-130N^[6] ). 이 경우 마크가 무엇을 달성해야 하는지는 공급업체의 선호가 아니라 계약 요건이 결정합니다. 도면에서 코드 품질 등급을 ISO/IEC 15415 기준으로 요구한다면, 코드에는 도트 피닝이나 레이저가 더 현실적인 선택입니다. 그 옆의 사람이 읽는 줄에는 스크라이빙이 여전히 유용합니다. 견적을 내기 전에 군 규격의 현행 개정판을 DLA ASSIST 데이터베이스에서 항상 확인하십시오. 참고:ASSIST QuickSearch^[7]

스테인리스강 명판 스크라이빙 vs. 화학 에칭, 레이저, 도트 피닝

아래 깊이 수치는 공개된 공급업체 및 장비 제조사 가이드에서 가져온 것으로, 보장값이 아니라 일반적인 범위를 보여 줍니다. 스크라이브 깊이는 힘, 팁 형상, 판 지지 상태에 크게 좌우되므로, 카탈로그 수치에 의존하지 말고 자사 공정에서 직접 측정하십시오.

깊이 열에는 나타나지 않는 차이가 하나 있는데, 바로 무엇이 먼저 못 쓰게 되느냐입니다. 공개된 공급업체 비교에 따르면 에칭 명판에서는 색 충전부가 약점입니다. 에폭시가 주변 금속보다 빨리 마모되기 때문입니다. 스크라이브 마크에는 잃을 충전재가 없습니다. 대비가 순전히 기하학적이어서, 홈 자체가 마모되거나 납작해지거나 먼지와 페인트로 막힐 때만 나빠집니다. 그래서 스크라이빙은 얕은 도장 마크보다 용제와 세척수 약품에 더 강합니다. 반면 깊은 에칭, 도트 피닝, 엠보싱 문자보다는 마모와 도료 비산에 더 취약합니다.

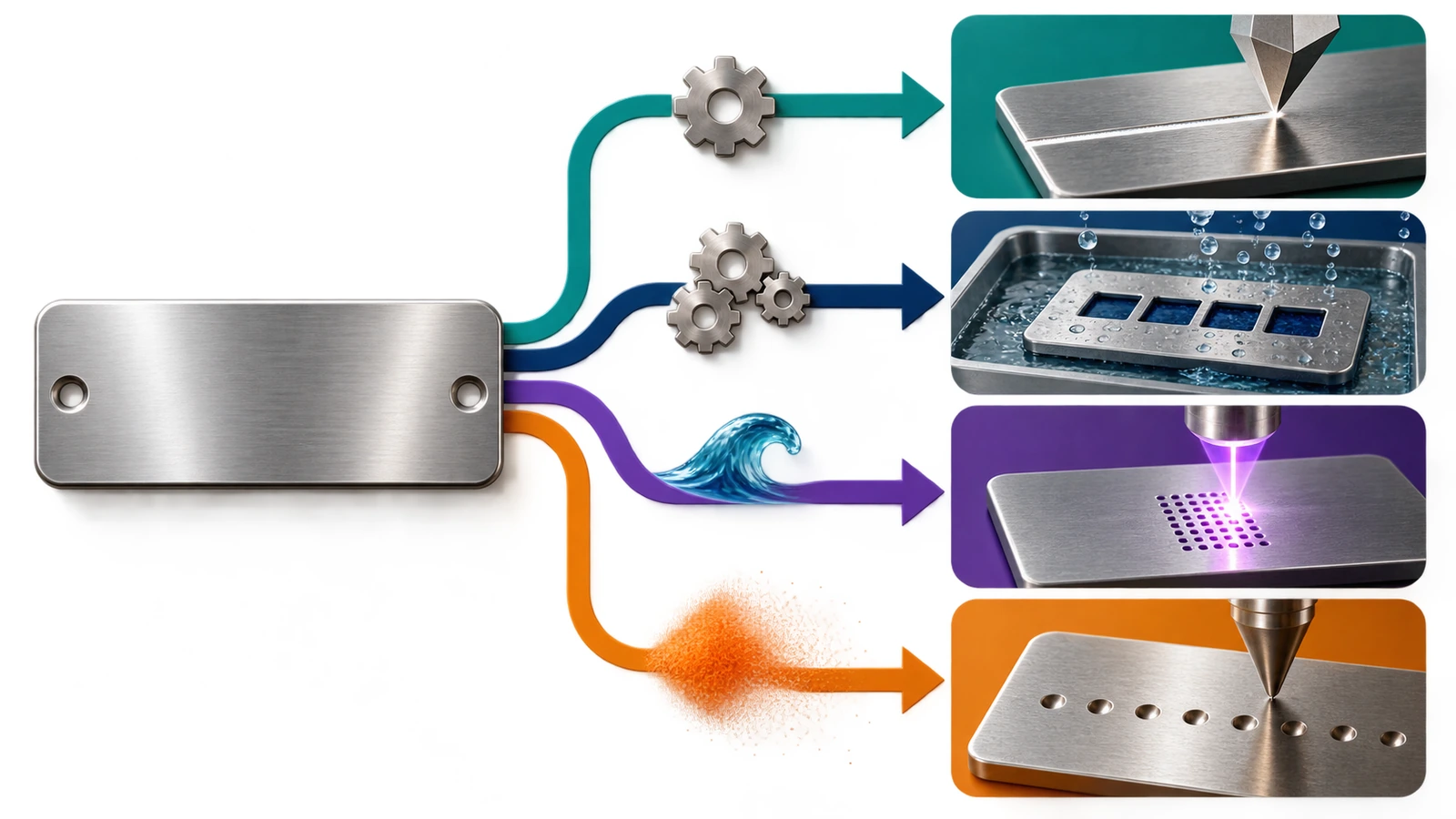

스크라이빙이 유리한 경우와 부족한 경우

스크라이빙이 더 나은 선택인 경우:

• 제품마다 바뀌는 항목이 몇 개뿐이고 나머지 부분은 배치 물량으로 한 번만 에칭하면 될 때.
• 조립 라인에서 마킹해야 하고 레이저 인클로저, 흄 집진, 화학물질 취급 없이 하고 싶을 때.
• 열변색이 허용되지 않을 때, 예를 들어 검사자가 어떤 변색이든 문제 삼을 수 있는 위생 설비의 경우입니다.
• 소음이 문제일 때, 조립 구역에서는 스크라이빙이 도트 피닝보다 훨씬 조용하기 때문입니다.
• 세척 약품이 도료 충전부를 침식할 수 있고 마모는 경미할 때.

다른 방법을 선택해야 하는 경우:

• 문구가 안전과 직결되고 영구적이어야 할 때, 예를 들어 위험 경고, 신호어, 아크 플래시 데이터가 그렇습니다. 이런 내용은 공급업체에서 깊게 에칭하고 충전하며, 라인에서 스크라이빙하지 마십시오.
• 명판에 도장을 덧칠하거나, 샌드블라스트하거나, 심하게 마모될 때. 얕은 홈은 사라집니다. 도트 피닝, 깊은 각인 또는 엠보싱이 더 잘 버팁니다.
• 기준에 따라 등급을 매기는 기계 판독 코드가 필요할 때. 레이저나 도트 피닝이 셀 대비를 더 안정적으로 제공합니다.
• 물량이 많고 모든 명판이 고유할 때. 파이버 레이저의 속도와 그래픽 유연성은 결국 획 단위로 진행되는 스크라이빙을 앞섭니다.
• 표면이 굴곡지거나 질감이 있거나 거칠 때. 드래그 스타일러스에는 평평하고 매끄러운 경로가 필요합니다. 도트 피닝은 훨씬 더 큰 편차를 허용합니다.

자주 묻는 질문

핵심 요약

• 스크라이빙은 냉간 공정이므로 검사자가 부식으로 오인할 열변색이 남지 않습니다. — 레이저 변색을 녹으로 의심한 포럼 사례 1건 (출처)
• 염화물이 있을 때마다 가변 항목은 316 소재에 스크라이빙하십시오. — Type 316의 Mo 함량 규정: 2.00–3.00% (출처)
• 각인 스테인리스강은 인정된 명판 범주이지만, 도면이 요구하는 표기 방식을 확인하십시오. — ASTM F992-17 (재승인 2022), Type III (출처)
• 판 강성이 스크라이브 균일성을 좌우하므로 얇은 소재는 지그로 완전히 고정하십시오. — 최소 0.03 in, MIL-DTL-15024 Type A 기준 (출처)
• 계약상의 UID 마크에는 기계 판독이 가능한 코드가 필요하며, 이는 대개 스크라이브 문구 옆에 레이저나 도트 피닝을 쓴다는 뜻입니다. — MIL-STD-130N, 2007, 개정 1 in 2012 (출처)
• 소량 일련번호 부여야말로 외부 업체가 병목이 되는 지점입니다. — 한 실무 사례에서 월 약 50개의 일련번호 태그 (출처)

결론

스크라이빙은 에칭이나 레이저 마킹을 대체하지 않습니다. 함께 쓸 때 가장 효과적입니다. 대부분의 OEM이 정착하는 방식은, 영구적이고 안전과 관련된 모든 내용은 공급업체에서 에칭하고 충전한 뒤, 제품마다 바뀌는 항목만 라인의 지그 고정식·레시피 관리형 마킹기로 스크라이빙하는 것입니다. 이렇게 하면 일련번호가 제작 기록과 일치하고, 해당 항목에 열변색과 도료 충전부 마모가 생기지 않으며, 명판 공급업체가 최종 조립의 필수 경로에서 빠집니다. 코드, 마모, 도료 비산 또는 대량의 가변 데이터가 얽혀 있다면 그 항목은 레이저나 도트 피닝으로 옮기십시오.

하이브리드 프로그램을 계획 중이라면 블랭크부터 시작하십시오. 스크라이브 영역을 따로 확보하고, 무광 마감을 적용하고, 알맞은 강종을 선택하는 것입니다. 저희 에칭된 304 및 316 장비 명판 은 가변 데이터 항목을 충전하지 않은 상태로 제작할 수 있습니다. 도면과 사용 환경 정보를 보내 주시면 견적을 드립니다.
