고무 패치용 최적 접착 백킹: 기재별 가이드

빠른 답변: 고무 패치에 가장 적합한 접착 백킹은 패치 자체가 아니라 패치가 붙는 표면에 따라 달라집니다. 깨끗한 나일론, 폴리에스터, 맨 금속에는 가소제 저항성 아크릴 전사 테이프를 사용하세요. 질감이 있는 PP 또는 PE 플라스틱에는 저표면에너지(LSE) 개질 아크릴을 사용하세요. 온도에 따라 팽창·수축하는 곡면의 단단한 하드 굿즈에는 아크릴 폼 테이프를 사용하세요. 세탁기를 거치는 제품이라면 테이프는 쓰지 말고 패치를 바느질하거나 열접합하세요.

좋은 패치가 3주 만에 떨어지는 이유

주문한 연질 PVC 패치는 필-앤-스틱 뒷면이 있고, 나일론 백팩이나 플라스틱 케이스에 하나를 눌러 붙이면 보기에는 괜찮습니다. 몇 주 뒤 모서리가 들리기 시작합니다. 먼지가 가장자리 아래로 들어가고, 시즌이 끝날 무렵에는 패치가 떨어지거나 끈적한 자국만 남습니다. 대부분의 경우 문제는 패치가 아니었습니다. 접착제가 잘못된 표면에 맞춰졌거나, 너무 차가울 때 붙였거나, 웨트아웃(wet-out)이 끝나기 전에 테스트했거나, PVC에서 빠져나온 가소제 때문에 서서히 물러진 것입니다.

비용은 실제로 발생합니다. 접착 불량은 반품된 가방, 잘못된 제품 사진, 또는 다른 백킹과 새 샘플로 다시 하는 주문의 형태로 나타납니다. 최적의 접착 백킹을 찾는 구매자는 대개 어디에나 통하는 테이프 하나를 원하지만, 그런 테이프는 존재하지 않습니다. 실제로 효과가 있는 것은 짧은 결정 과정입니다. 기재를 확인하고, 접착제 화학 성분을 기재에 맞추고, 표면을 준비하고, 접착에 충분한 시간을 주고, 테이프가 잘못된 도구일 때를 알아 두는 것입니다. 이 가이드는 여섯 가지 일반적인 표면에 대해 그 과정을 설명합니다.

고무 패치의 접착 백킹이란 실제로 무엇인가

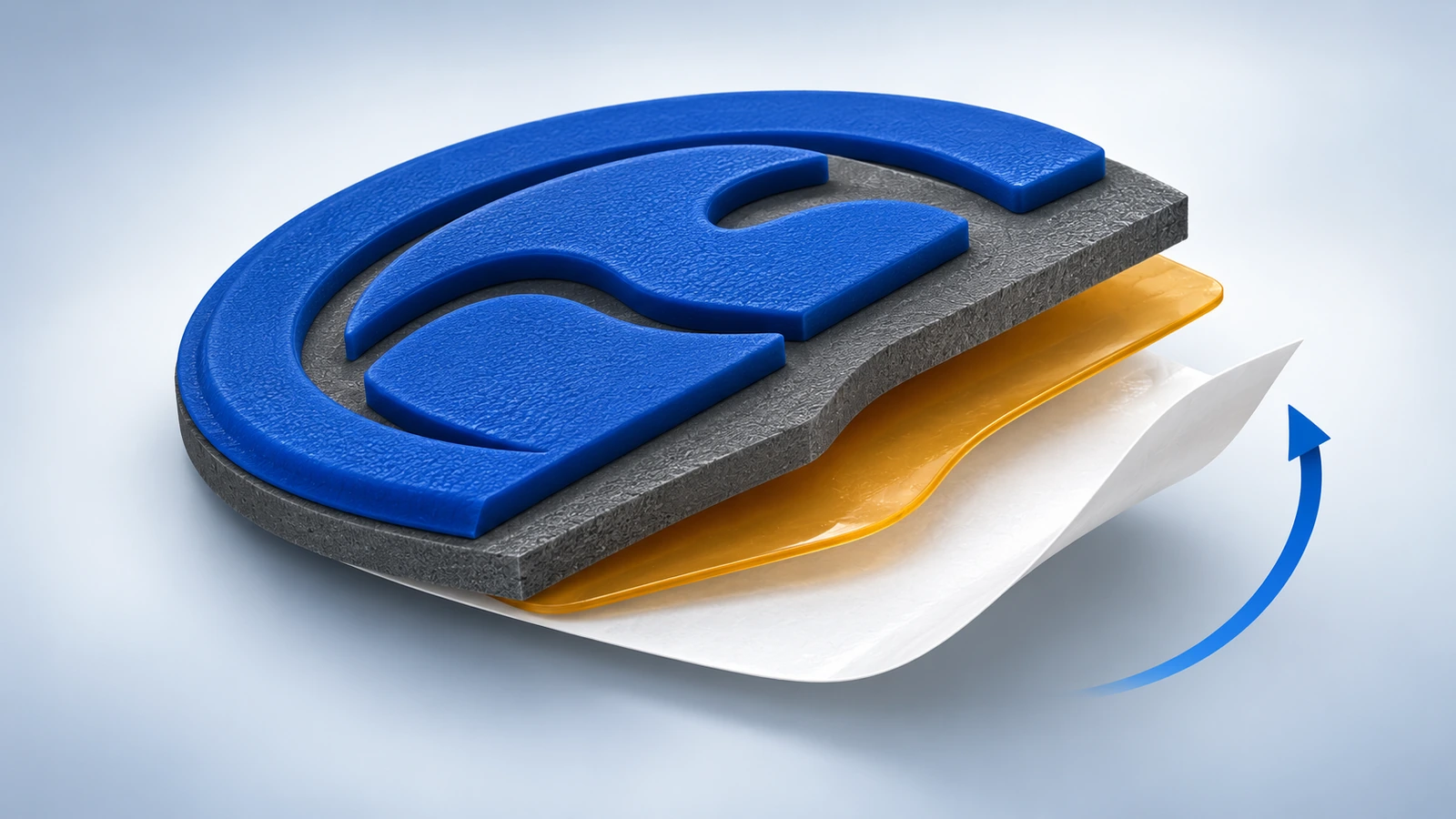

필-앤-스틱 고무 패치는 로고 아래에 3개 층으로 구성됩니다. 성형 PVC 베이스, 감압 접착제(PSA), 그리고 이형 라이너입니다. PSA는 일반 접착제처럼 경화되지 않습니다. 영구적으로 부드러운 점성 필름이며, 압력을 받으면 표면의 미세한 질감 속으로 흘러 들어가고, 흐를수록 접착력이 높아집니다. 테이프 제조사들은 이를 “웨트아웃(wet-out)”이라고 부릅니다.

접착제는 세 가지 주요 구조로 나옵니다. 가장 기본적인 형태는 전사 테이프 입니다. 두께는 일반적으로 0.05–0.13 mm(2–5 mil)이며, 노출된 접착 필름으로 패치에 바로 라미네이트됩니다. 두 번째 형태는 양면 코팅 테이프 입니다. 얇은 티슈 또는 필름 캐리어의 양면에 접착제가 발라져 있어 다이컷팅이 더 깔끔합니다. 세 번째 형태는 폼 테이프 입니다. 아크릴 또는 PE 폼 코어의 양면에 접착제를 발라 놓은 것으로, 두께가 보통 0.4–1.1 mm이라 틈을 메우고 움직임을 흡수할 수 있습니다.

두 가지 특성이 주어진 표면에서 어떤 구조가 효과적인지를 결정합니다.

표면 에너지. 표면 에너지는 dynes/cm 단위로 측정하며, 액체가 표면에 얼마나 쉽게 퍼지는지를 나타냅니다. 물은 저에너지 플라스틱 위에서 방울져 맺히고 깨끗한 금속 위에서는 퍼지며, 접착제도 같은 방식으로 작동합니다. 일반적으로 인용되는 대략적인 값은 폴리프로필렌 약 29–31 dynes/cm, 폴리에틸렌 약 31, ABS 약 42, 폴리에스터(PET) 약 43, 나일론 약 46이며, 깨끗한 강철이나 알루미늄은 수백 dynes/cm입니다. 범용 아크릴 접착제는 대략 36–38 dynes/cm 미만에서 잘 붙지 않습니다. 이 임계값이 일반 접착제와 LSE 접착제를 가르는 경계선입니다.

가소제 저항성. 연질 PVC는 가소제 덕분에 유연성을 갖는데, 가소제는 PVC에 닿은 접착제 층으로 서서히 이동할 수 있습니다. 그러면 접착제가 물러지고, 가장자리로 번져 나오고, 전단 강도를 잃고, 때로는 황변합니다. 고무 계열 접착제가 가장 취약합니다. 비닐용으로 조성된 특수 아크릴은 훨씬 잘 버팁니다. 가소제 화학물질도 규제 대상입니다: CPSC는 프탈레이트 여덟 종 각각을 0.1% 이하로 제한하며,^[1] 그 제한은 어린이용 장난감과 아동 돌봄 용품 중 접근 가능한 가소화 부품에 적용됩니다. 따라서 가소제 시스템은 접착력과 규정 준수 문서 모두에 영향을 줍니다.

기재별로 고무 패치에 맞는 최적의 접착 백킹 고르는 법

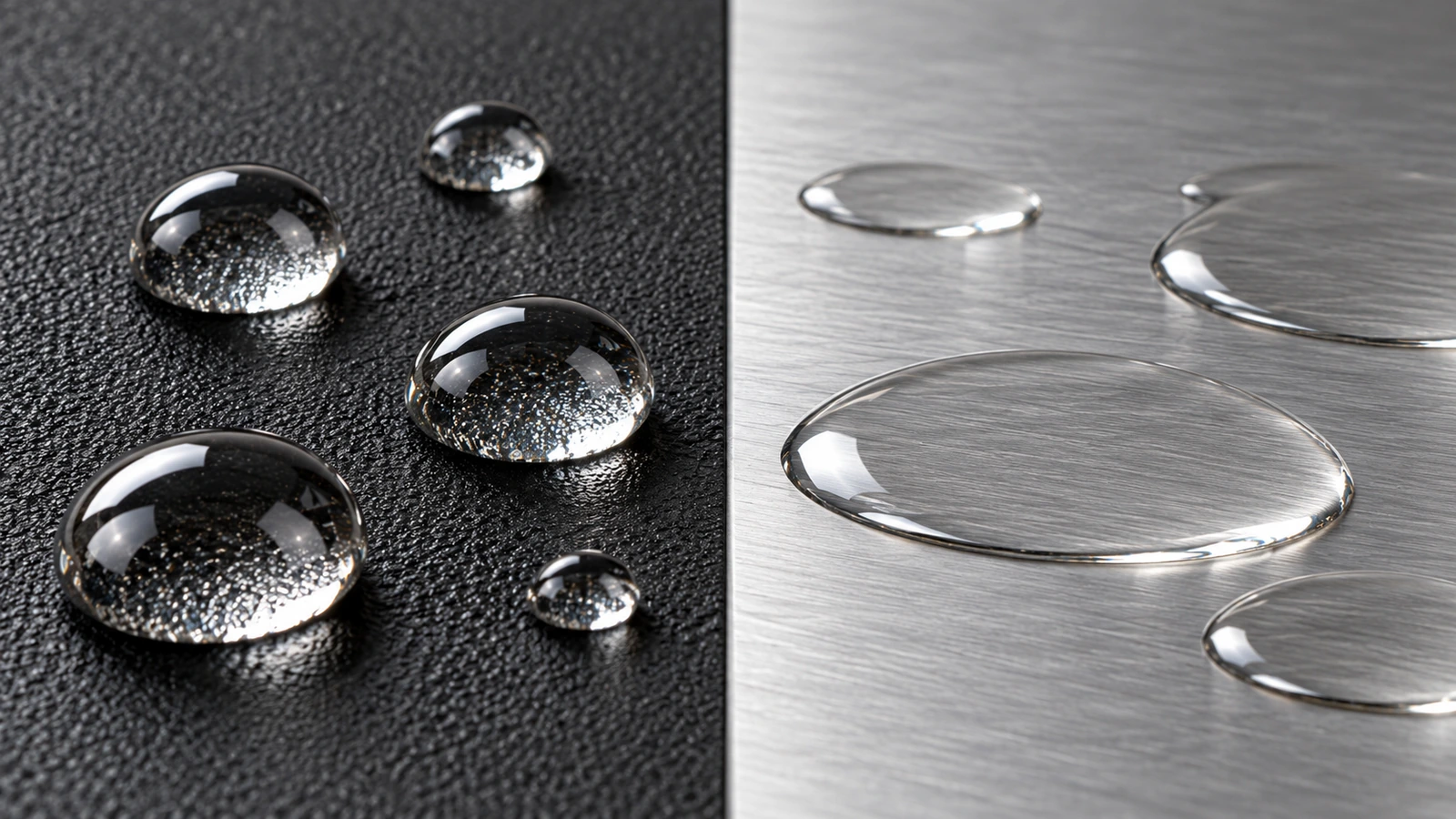

1단계: 10초 물 테스트를 실행하세요. 패치가 닿을 정확한 표면, 즉 원단의 코팅면이나 부품의 마감면에 물 한 방울을 떨어뜨리세요. 물방울이 단단한 구형으로 맺히면 저에너지 표면으로 간주하고 LSE 접착제를 계획하세요. 물방울이 퍼지면 일반 아크릴이 보통 잘 붙습니다. 공급업체 사양에 수치가 필요하다면 다인(dyne) 테스트 펜으로 수치를 얻을 수 있습니다.

2단계: 기재에 맞는 백킹을 선택하고, 아래 가이드를 참고하세요.

나일론 가방 및 백팩

나일론 가방에 붙이는 고무 패치는 가장 흔한 요청이자 가장 흔한 실패 사례입니다. 맨 나일론은 중간 정도로 잘 붙으며, 약 46 dynes/cm입니다. 그러나 가방 원단은 거의 맨 상태가 아닙니다. 대부분의 패크클로스에는 폴리우레탄 뒷면 코팅이 있고, 많은 겉감에는 발수(DWR) 또는 실리콘 연화 마감이 있습니다. 이런 마감은 표면 에너지를 LSE 영역으로 끌어내려 접착제가 방울져 맺히게 할 수 있습니다. 직물의 짜임 질감도 접촉 면적을 줄입니다.

LSE 등급 아크릴로 된 고택(high-tack) 접착제를 지정하세요. 두께는 약 0.13 mm(5 mil)로 하고, 0.05 mm 대신 이 두께를 쓰세요. 솔기나 접힌 부분을 가로지르지 말고 평평한 패널에 붙이세요. 가방을 쌀 때마다 휘는 패널이라면 접착제는 위치 고정용 보조 수단으로 보고 둘레 바느질을 추가하세요.

폴리에스터 원단

폴리에스터는 약 43 dynes/cm로, 강성의 미처리 제품에는 일반 아크릴이 적합합니다. 제한 요인은 화학이 아니라 세탁입니다. 세제, 온수, 건조기 열은 모두 PSA를 손상시킵니다. 절대 세탁하지 않는 폴리에스터 토트백, 배너, 전시물에는 접착 백킹을 쓸 수 있습니다. 폴리에스터 의류는 바느질해야 합니다.

가죽

가죽은 여러 가지 다른 기재처럼 작동합니다. 안료 처리되고 탑코팅된 가죽은 밀봉된 표면이라 아크릴 접착제를 비교적 잘 받아들입니다. 아닐린, 오일 처리, 왁스 처리, 또는 “풀업(pull-up)” 가죽은 기름을 배출하며, 이 기름이 접착제 속으로 이동해 결합을 깨뜨리는데, 때로는 며칠 안에 그렇게 됩니다. 스웨이드와 누벅은 연속적인 표면이 거의 없습니다.

코팅된 가죽이 아닌 경우에는 바느질이나 리벳이 믿을 만한 선택입니다. 반드시 접착제를 써야 한다면 같은 원피 로트의 자투리에서 테스트하고, 패치 가장자리 주변이 어두워지는지 보세요. 어두워지는 것은 기름이 이동하고 있다는 신호입니다.

질감 있는 플라스틱(케이스, 여행 가방 외피, 쿨러)

성형 PP 및 PE 하우징에는 두 가지 문제가 겹칩니다. 낮은 표면 에너지와, 테이프에 닿는 것이 돌기 부분뿐인 결 질감입니다. 얇은 범용 전사 테이프는 돌기만 붙잡고 나머지는 붙지 않습니다. 결 속으로 흘러 들어갈 만큼 두꺼운 개질 아크릴 LSE 접착제 또는 LSE 면을 가진 폼 테이프를 쓰세요. PP 양산에서는 접착 촉진제 와이프나 부품에 대한 화염 또는 코로나 처리를 적용해, 접착 전에 표면 에너지를 높이세요.

금속

깨끗한 알루미늄과 강철은 표면 에너지가 매우 높으므로, 위험은 화학보다 오염과 움직임에서 옵니다. 가공유, 지문, 방청 필름은 반드시 제거해야 합니다. 금속은 또한 PVC와 다른 속도로 팽창·수축하며, 차가운 금속은 부착 중에 결로를 모읍니다. 아크릴 폼 테이프는 얇은 전사 필름보다 이런 차등 움직임을 더 잘 흡수하는데, 특히 뜨거운 차량과 차가운 창고 사이를 오가는 장비에서 그렇습니다.

도장 표면

도장면은 기재이므로 접착력은 도막 자체의 부착력만큼만 강할 수 있습니다. 분체 도장과 질감 도료는 표면 에너지가 크게 다르며, 일부는 LSE 범위에 속합니다. 새로 도장한 부품은 용제 가스를 방출해 접착제에 물집을 만들 수 있습니다. 도료 공급업체가 명시한 완전 경화 시간이 지날 때까지 기다리세요. 강한 폼 테이프는 패치를 떼어낼 때 도장면을 함께 뜯어낼 수도 있습니다. 나중에 재브랜딩될 수 있는 제품이라면 제거 가능한 또는 중간 택(medium-tack) 아크릴을 선택하고, 테스트 패널에서 깔끔하게 제거되는지 확인하세요.

적용: 온도, 압력 및 72시간 규칙

3단계: 표면을 준비하세요. 보풀이 없는 천에 50:50 to 70:30 이소프로필 알코올과 물 혼합액을 묻혀 닦은 뒤, 자연 건조되도록 두세요. 계면활성제나 실리콘 잔류물을 남기는 가정용 세정제는 피하세요.

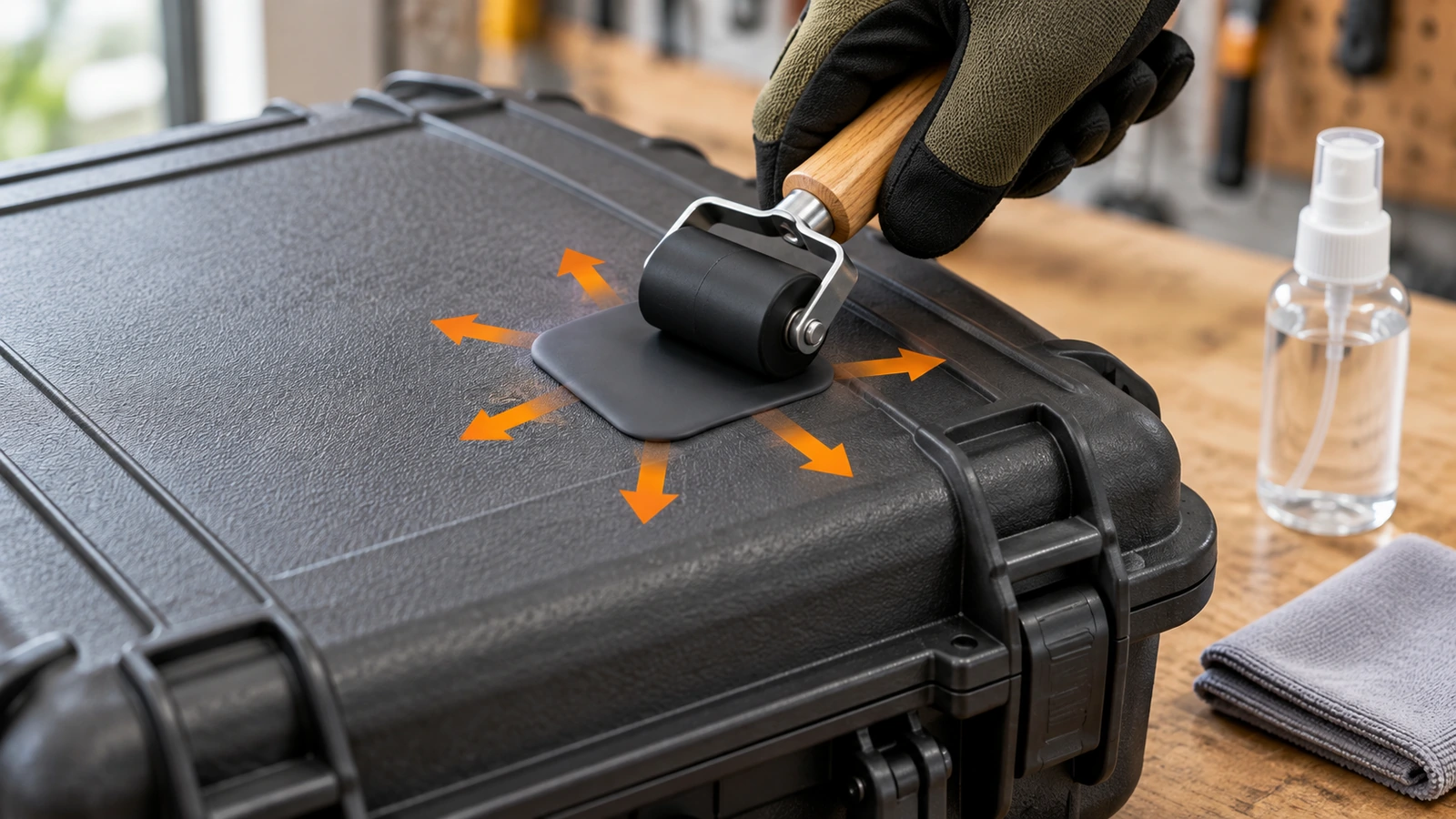

4단계: 따뜻하게 하고 압력을 가해 붙이세요. 아크릴 접착제 제조사는 보통 약 21–38°C(70–100°F)에서 적용할 것을 권장하고, 약 10°C(50°F) 미만에서는 적용하지 말 것을 권장합니다. 차가운 접착제는 너무 뻣뻣해서 젖어 들지 못하기 때문입니다. 핸드 롤러로 중앙에서 바깥쪽으로 가며 단단하고 고른 압력을 가하세요. 흐름을 시작시키는 것은 시간이 아니라 압력입니다. 질감 있는 표면을 엄지로 가볍게 누르면 접착제의 대부분이 닿지 않은 채로 남습니다.

5단계: 접착을 판단하기 전에 기다리세요. 테이프 제조사는 보통 아크릴 PSA에 대해 다음과 같은 웨트아웃 곡선을 발표합니다. 대략 최종 강도의 절반은 20분 시점에, 약 90%는 24시간 시점에, 완전한 강도는 상온에서 약 72시간 무렵에 도달합니다. 패치를 붙이고 적용 후 한 시간 뒤에 떼어 보고 접착제를 불합격시키는 것은 가장 흔한 평가 실수 중 하나입니다.

6단계: 실제 부품에서 검증하세요. 72시간 후에는 손톱으로 가장자리를 들어 보고, 기재를 구부려 보고, 제품이 실제로 놓일 가장 뜨거운 곳(예: 여름철 자동차 실내)에 샘플을 하나 두세요. 수치가 필요하다면 180° 박리 시험을 ASTM D3330 기준에 준하여 수행하면 비교 가능한 힘 값을 얻을 수 있습니다. 주문의 크기, 색상, 마감 등에 대한 더 넓은 수용 기준은 저희 맞춤 고무 라벨 페이지에서 다루므로 여기서는 반복하지 않습니다.

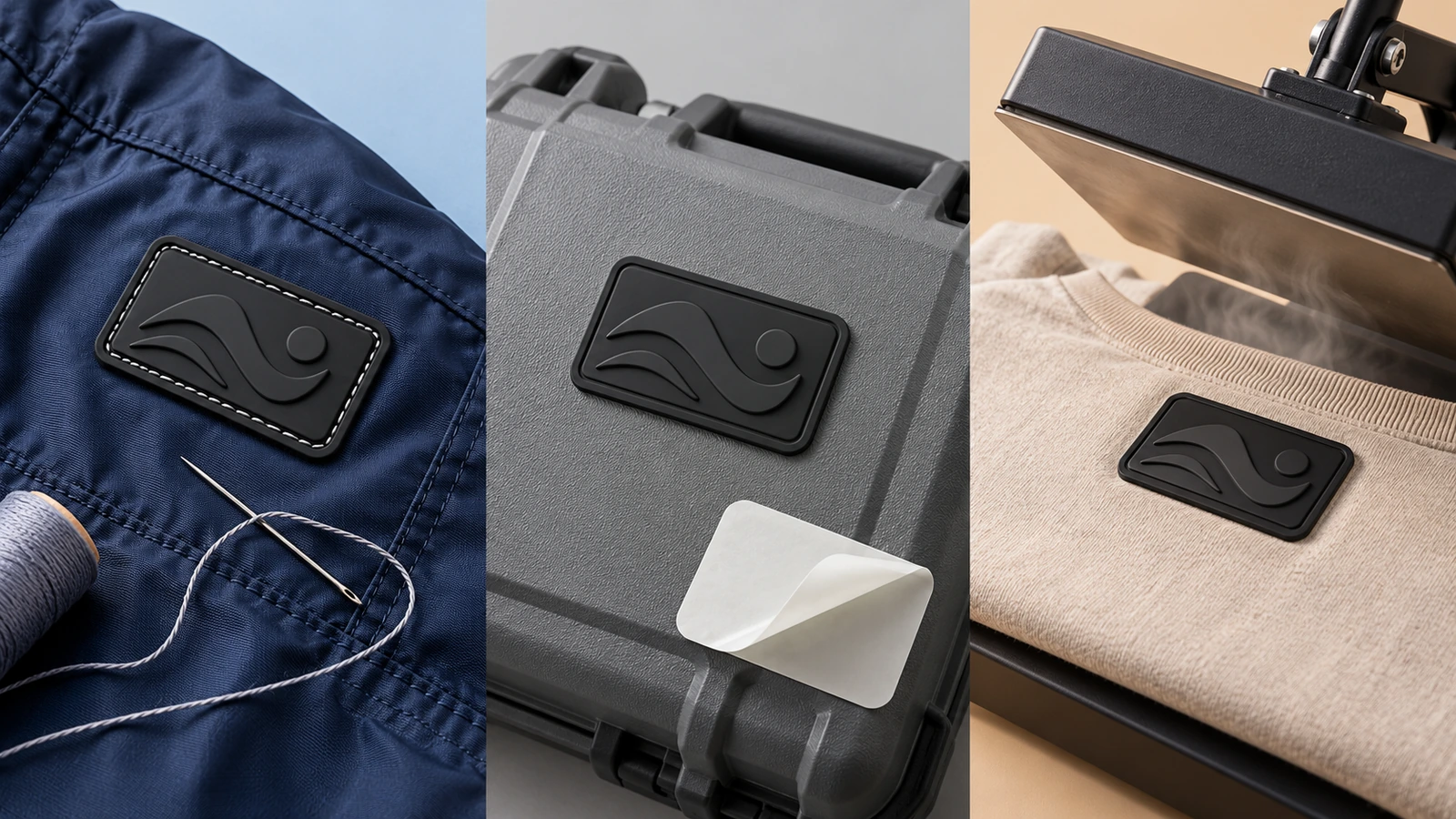

바느질 부착식 vs 접착식 고무 패치 vs 열접합

바느질 부착식 vs 접착식 고무 패치 질문은 결국 두 가지 노출 조건, 즉 세탁과 굽힘, 그리고 패치를 재부착하거나 떼어낼 수 있어야 하는지 여부에 달려 있습니다.

바느질 은 원단에 가장 확실한 기계적 고정 방식이며 세탁에도 견딥니다. 패치 가장자리에 바느질 채널이 성형되어 있어야 하고 기계 작업자가 필요합니다. 두꺼운 패치는 피부에 자주 쓸리는 부위에서 떨어뜨려 두세요. 독립 건강 보도에 따르면 라벨 마찰만으로도 민감한 피부를 자극할 수 있으며^[2], 알레르기가 없더라도 그렇습니다.

접착식 은 가장 빠른 방식이며 장비가 필요 없습니다. 세탁하지 않는 하드 굿즈, 포장재, 케이스, 가방 패널에 적합합니다.

열접합 은 핫멜트 층을 원단에 눌러 붙이는 방식이며, 보통 약 150–160°C에서 몇 초간 누른 뒤 식힌 상태에서 떼어냅니다. 공개된 적용 가이드는 스판덱스가 포함된 신축성 원단과 질감 있는 기재에 대해 경고합니다. 일부 소재 공급업체는 PVC의 고온 열접합이 기포나 뒤틀림을 일으킬 수 있다며 권장하지 않으므로, 열접합은 보통 PVC가 아니라 실리콘 소재와 함께 사용됩니다.

접착식 고무 패치는 얼마나 오래 유지되나요?

접착식 고무 패치의 수명을 정의한 표준은 없습니다. 보이는 수치는 어떤 것이든 공급업체의 주장입니다. 확실히 말할 수 있는 것은 결합을 약하게 만드는 요인들이며, 영향이 큰 순서대로 대략 나열하면 다음과 같습니다:

• 세탁. 세제와 열이 결합하면 PSA가 빠르게 분해되므로, 의류에는 접착제가 나쁜 선택입니다.
• 열. 접착제와 연질 PVC는 모두 온도가 올라가면 연화됩니다. 한 공급업체는 연질 PVC의 쾌적한 사용 상한선을 약 45–50°C으로 제시하는데, 주차된 차량의 대시보드는 이를 넘을 수 있습니다.
• 가소제 이동. 이는 점진적으로 일어나며, 좋은 기재에서도 몇 달 뒤 실패가 발생하는 보통의 원인입니다. 가소제 저항성 아크릴은 이를 크게 늦춥니다.
• 굽힘 및 가장자리 응력. 매일 접히는 패널에 붙은 패치는 가장자리가 서서히 들뜹니다.
• UV 및 야외 노출. 아크릴 접착제는 고무계 접착제보다 UV에 훨씬 잘 견딥니다.

실제로 깨끗하고 단단한 실내 하드 굿즈에 올바르게 맞춘 아크릴은 수년간 유지될 수 있습니다. 굽히는 코팅 원단에 야외에서 같은 패치를 붙이면 한 시즌도 버티지 못할 수 있습니다. 한 공급업체 비교는 고무 라벨에 쓰인 표준 3M-type 계열 백킹이 의류 용도에서 약 일 년 이내에 약해질 수 있다고 특히 지적합니다. 이는 실험실 결과가 아니라 위험 신호로 보세요.

어린이용 제품이나 캘리포니아 유통 채널에 판매하는 경우, 내구성은 사양의 절반에 불과합니다. 다음과 같은 실험실 스크리닝 목록, 예컨대 SATRA의 Prop 65 고위험 목록^[3] 은 플라스틱과 고무 내 프탈레이트를 0.005% 미만의 검출 불가 수준에서 표시합니다. 한편 AAFA 제한 물질 목록^[4]은 2026 영문판이 일월 28일 발행, 발행 연도 2026년이며, 많은 브랜드가 트림을 검사할 때 기준으로 삼는 자료입니다. 어린이 제품은 제3자 시험과 어린이 제품 인증서(Children's Product Certificate)도 필요하며, 근거는 다음과 같습니다: CPSIA 체계^[5].

FAQ

핵심 요약

• 가소제 화학물질은 접착 수명과 규정 준수 모두에 영향을 줍니다. — 어린이 장난감 및 아동 돌봄 용품에서 프탈레이트 8종을 각각 0.1% 이하로 제한 (출처))
• 소매 스크리닝 목록은 고무 및 플라스틱 트림에 대해 연방법보다 엄격합니다. — 프탈레이트를 0.005% 미만의 검출 불가 수준으로 스크리닝 (출처))
• 브랜드는 매년 업데이트되는 제한 물질 목록으로 트림을 검사합니다. — RSL RSL 26 영문판, 일월 28일 발행, 발행 연도 2026년 (출처))
• 필-앤-스틱 패치는 고무 제품의 경화 결합 라벨을 대체할 수 없습니다. — 150–200°C, ≥1 MPa, 특허 실시예에서 10–20분 (출처))
• 브랜드 패치는 장식이며 법정 라벨이 아닙니다. — 필수 표시 사항 3개: 섬유 함량, 원산지, 제조자 식별 정보 (출처))

결론

어떤 테이프도 모든 표면에 맞지는 않습니다. 물방울 테스트는 LSE 접착제가 필요한지를 알려 주고, PVC 자체는 가소제 저항성을 요구하라고 알려 줍니다. 굽힘과 세탁은 접착제 사용을 중단하고 대신 바느질하거나 열접합해야 할 때를 알려 줍니다. 따뜻하게 붙이고, 단단히 롤링하고, 72시간을 기다린 뒤 접착을 판단하세요.

기재가 코팅된 나일론 팩, 결이 있는 PP 케이스, 분체 도장 공구함 중 무엇이든 알고 계시다면 아트워크와 함께 보내 주세요. 권장 백킹을 추천하고 실제 부품에서 테스트할 샘플 견적을 드리겠습니다. 자세한 내용은 저희의 자체 접착식 연질 PVC 고무 라벨 페이지에서 견적 요청을 시작하세요.
